Расчет металлической балки по прочности и прогибу

Допущения и предпосылки

Балка однопролетная, изгибаемая в одной из главных плоскостей, из прокатного
профиля. Устойчивость считается обеспеченной конструктивными мероприятиями.
Расчет ведется согласно СНиП II-23-81.

Пока доступна только 1-ая схема.

Выбор расчетной схемы

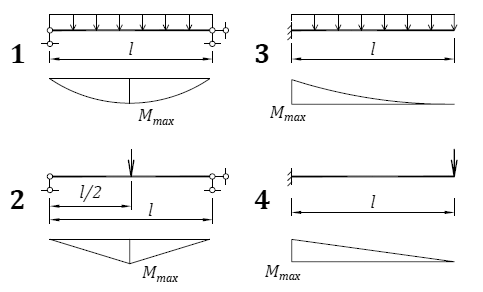

- схема 1 - схема 2 - схема 3 - схема 4

Нагрузки, ограничения, пролет
Нормативная распределенная нагрузка:	qн		кг/см (1 тс/м = 10 кг/см)
Расчетная распределенная нагрузка:	qр		кг/см
Относительный предельный прогиб:	L/fult
Расчетный пролет балки:	L		см

Геометрические характеристики сечения
— использовать характеристики из сортамента — явно указать характеристики
Стандарт:		СТО АСЧМ 20-93 ГОСТ 8239-89 ГОСТ 26020-83
Номер профиля:		10 Б1 12 Б1 12 Б2 14 Б1 14 Б2 16 Б1 16 Б2 18 Б1 18 Б2 20 Б1 25 Б1 25 Б2 30 Б1 30 Б2 35 Б1 35 Б2 40 Б1 40 Б2 45 Б1 45 Б2 50 Б1 50 Б2 50 Б3 55 Б1 55 Б2 60 Б1 60 Б2 70 БС 70 Б1 70 Б2 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5
Номер профиля:		10 12 14 16 18 20 22 24 27 30 33 36 40 45 50 55 60
Номер профиля:		10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5 24ДБ1 27ДБ1 36ДБ1 35ДБ1* 40ДБ1* 45ДБ1* 45ДБ2* 30ДШ1 40ДШ1 50ДШ1
Момент инерции:	Ix		см4
Момент сопротивления (наименьший):	Wmin		см3
Статический момент полусечения:	Sx		см3
Толщина стенки:	t		см
Характеристики стали
Расчетное сопротивление стали при изгибе:	Ry		кгс/см² (1 МПа ≈ 10.2 кг/см²)
Коэффициент условий работы:	γc

   показать результат в новом окне
