Проверка узла фермы из гнутосварных профилей (типа «Молодечно»)

Допущения и предпосылки

Методика расчета принята согласно СП 16.13330.2011, приложение «Л». Правило знаков для продольных усилий: сжатие «-»; растяжение «+».

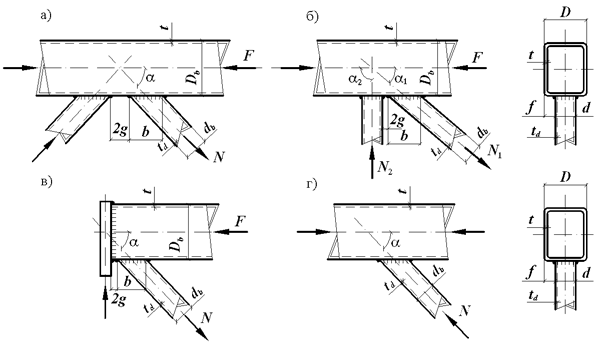

Тип рассчитываемого узла (см. рис.)

— По а, б или в: примыкание двух и более элементов либо опорный узел [Тип 1]
— По г: примыкание одного элемента, не опорный узел [Тип 2]

Расчетные нагрузки в узле

Продольное усилие в примыкающем раскосе:

(сжатие «−»; растяжение «+»)

 N кгс (1 тс = 103 кгс)
Изгибающий момент в примыкающем раскосе: M кгс·см (1 тс·м = 105 кг·см)
Продольное усилие в поясе фермы:

(сжатие «−»; растяжение «+»)

 F кгс

Размеры пояса

Высота пояса: Db см
Ширина пояса: D см
Толщина стенки пояса: t см
Площадь поперечного сечения пояса: A см2
Взять данные из сортамента
Квадратные профили:
Прямоугольные профили:

Размеры примыкающего раскоса

Высота раскоса: db см
Ширина раскоса: d см
Толщина стенки раскоса: td см
Площадь поперечного сечения расокса: Ad см2
Половина расстояния между смежными раскосами: g см
Угол между поясом и раскосом: α градусы
Взять данные из сортамента
Квадратные профили:
Прямоугольные профили:

Характеристики стали пояса и раскоса

Расчетное сопротивление стали ПОЯСА: Ry кгс/см² (1 МПа ≈ 10.2 кг/см²)
Расчетное сопротивление стали РАСКОСА: Ryd кгс/см²
Коэффициент условий работы: γc

Параметры сварки

Расчетное сопротивление угловых швов по металлу шва: Rwf кгс/см²
Катет шва: kf см
Коэффициент для проверки по металлу шва: βf
