Определение прогиба железобетонной балки по СП 63.13330.2012

Допущения и предпосылки

Методика расчета соответствует требованиям п.п.8.2.19-8.2.31 СП 63.13330.2012.

Характеристики арматуры классов А500СП, Ау500СП и А600СП приняты согласно СТО 36554501-065-2020*.

Нагрузки и ограничения
Изгибающий момент от полной нагрузки:	M		кг·см (1 тс·м = 105 кг·см)
Изгибающий момент от длительной части нагрузки:	Ml		кг·см (1 тс·м = 105 кг·см)
Предельный прогиб:	fult		см
Влажность окружающей среды:		Выше 75% 40-75% Ниже 40%

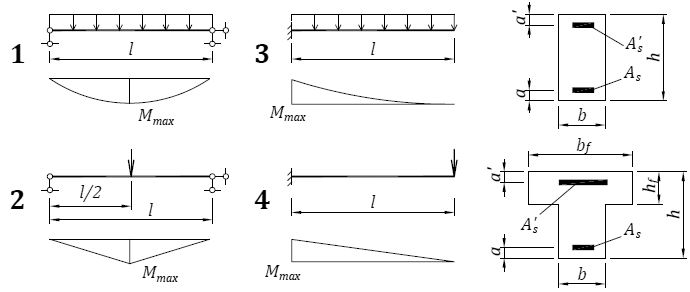

- схема 1 - схема 2 - схема 3 - схема 4

Геометрические характеристики сечения и элемента
Расчетный пролет балки:	l		см
Форма поперечного сечения:		Прямоугольное Тавровое
Ширина сечения:	b		см
Ширина полки тавра:	bf		см
Высота сечения:	h		см
Высота сечения:	hf		см
Расст. от грани бетона до ц.т. арматуры в нижней зоне:	a		см
Площадь растянутой арматуры:	A′		см²
Расст. от грани бетона до ц.т. арматуры в верхней зоне:	a′		см
Площадь сжатой арматуры:	A′s		см²
Характеристики арматуры и бетона
Класс арматуры:		A400 A500 A600 B500 A240 A500СП   (СТО 36554501-065-2020*) Aу500СП (СТО 36554501-065-2020*) A600СП   (СТО 36554501-065-2020*)
Класс бетона на сжатие:		B10 B15 B20 B25 B30 B35 B40 B45 B50 B55 B60
Вычислять приведенный модуль упругости для определения действительных жесткостей элементов
