Определение прогиба железобетонного элемента (упрощенное) по СП 63.13330.2012

Допущения и предпосылки

Методика расчета принята согласно СП 63.1333.2012.
Рассматривается упрощенная приближенная методика.
Сечение прямоугольное. Элемент изгибаемый.
Арматура в сжатой зоне не учитывается.
Влияние работы растянутого бетона между трещинами не учитывается ψs=1.

Нагрузки и ограничения

Изгибающий момент от полной нагрузки: М кг·см (1 тс·м = 105 кг·см)
Изгибающий момент от длительной части нагрузки:Мl кг·см
Предельный прогиб: fult см

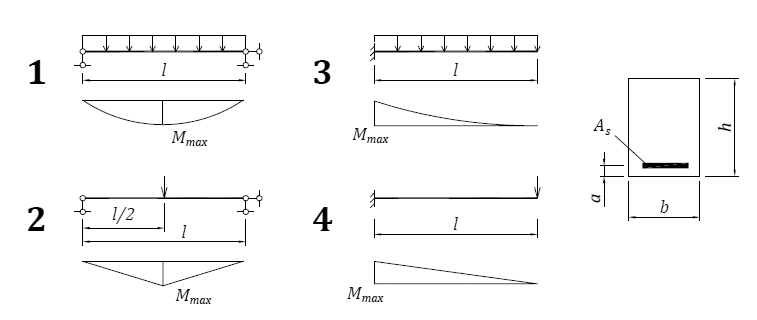

- схема 1 - схема 2 - схема 3 - схема 4

Геометрические характеристики сечения и элемента

Расчетный пролет балки: l см
Ширина сечения: b см
Высота сечения: h см
Защитный слой бетона растянутой зоны: a см
Площадь растянутой арматуры: As см²

Характеристики арматуры и бетона

Класс арматуры:
Класс бетона на сжатие:
